Úvod » Upínače, Kleštiny, Redukce » CNC upínače - HSK 63F » Upínací trny » Upínací trn GUHDO HSK 63F 30×60 mm, DKN 8×2
Typ nástroje: | Upínací hlava pro CNC | ||
Směr otáčení: | Pravotočivé (RH) | ||
Hmotnost: | 1,0 kg | ||
Výrobce: | GUHDO | ||
Označení upínací hlavy: | HSK 63F | ||
Průměr upínacího trnu: | 30,0 mm | ||
Výška trnu: | 60,0 mm | ||
Vedlejší upínání trnu: | DKN (dvojitá drážka) |
GUHDO 6376.063.60, upínací trn 30×60 mm, DKN 8×2 mm, upínání HSK 63F, R/L provedení, I2=75 mm

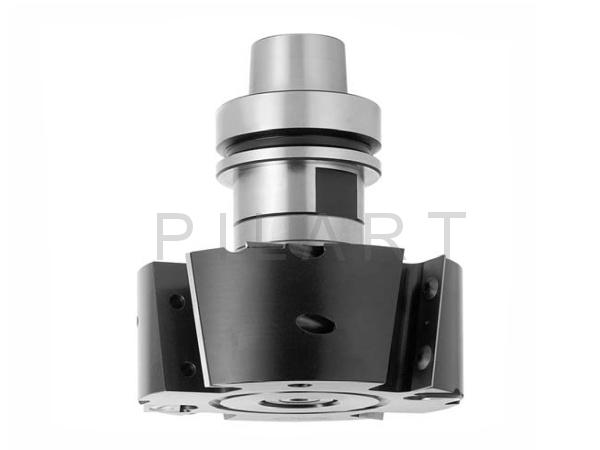

Standardní upínací trn do CNC strojů pro SK a DIA kotoučové frézovací nástroje (i vícedílné), upínání trnu HSK 63F.
Délka trnu 60 mm se dvěma pery (DKN 8×2 mm), která zamezují protočení nástroje; trn umožňuje pravé (R) i levé (L) otáčky.
Frézovací nástroje musí mít upínací otvor 30 mm se dvěma protilehlými drážkami.
Označení a další parametry upínacího (unášecího) trnu bývají uvedeny na samotném těle.
Upínací trn je dodáván se zajišťovací maticí a dvoustranným klíčem, ale bez vymezovacích kroužků.
GUHDO - kvalita made in Germany.
Číslo produktu / Název zboží: | ||||
---|---|---|---|---|
![]() |
GU6376.063.40 Upínací trn GUHDO HSK 63F 30×40 mm, DKN 8×2 |
Cena 5 727 Kč (228 €) | ||
![]() |
GU6376.063.80 Upínací trn GUHDO HSK 63F 30×80 mm, DKN 8×2 |
Cena 6 176 Kč (246 €) | ||
![]() |
GU6376.063.10 Upínací trn GUHDO HSK 63F 30×100 mm, DKN 8×2 |
Cena 6 349 Kč (253 €) |
