Upínací trn 30×90 mm, S25 JSO
Skladem
Kompletní specifikace
| Typ nástroje: | Pilová upínací hlava se stopkou | ||
| Směr otáčení: | Pravotočivé (RH) i Levotočivé (LH) | ||
| Hmotnost: | 0,5 kg | ||
| Výrobce: | JSO | ||
| Celková délka: | 90,0 mm | ||
| Průměr upínací stopky: | 25,0 mm | ||
| Typ upínací stopky: | Válcová hladká | ||
| Vedlejší upínání trnu: | 36,0 mm (TK = roztečná kružice) | ||
| Upínací otvor trnu: | 22,0 mm | ||
JSO F400-04010, 30×90 mm, S25×65 mm, vedlejší upínání: 4/M6/TK48
Standardní upínací trn do CNC strojů pro SK a DIA kotoučové nástroje s otvorem 30 mm, václová stopka S25 mm.

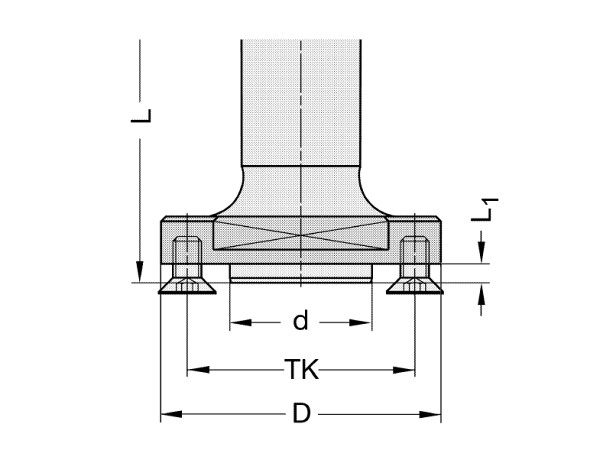

Vhodný pro pravé (R) i levé (L) otáčky, vedlejší upínací otvory: 4 díry pro šrouby M6 na roztečné kružnici 48 mm (4/M6/TK48).

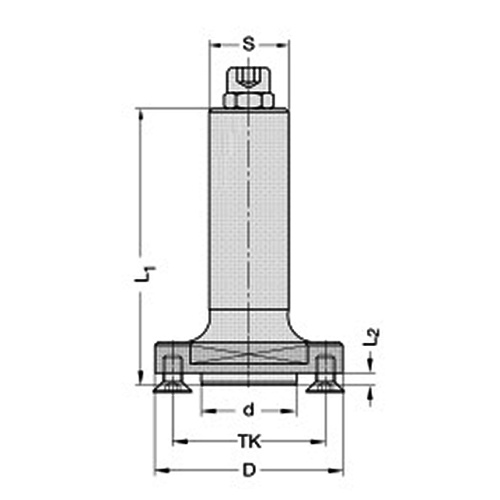

Pro využití jak pravých, tak i levých otáček je nutné, aby byl příslušný kotoučový nástroj vybaven celkem 8 otvory: z každé strany nástroje musí být zahloubeny 4 otvory (2+2 protilehlé otvory otočené o 90° > vizte nákres).

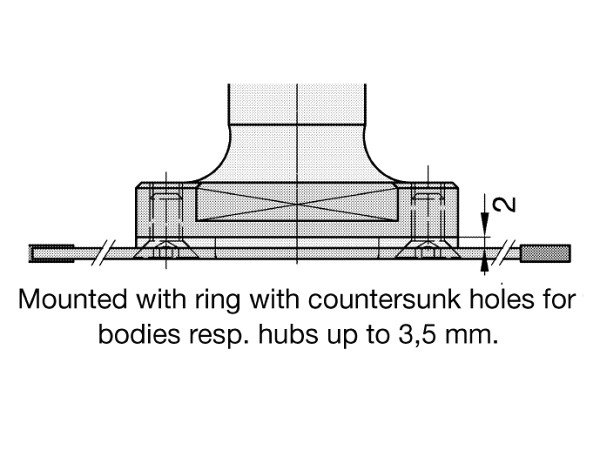

Upínací trn je vhodný pro pilové kotouče s tloušťkou těl 2-10 mm, při tloušťce těla do 3,5 mm je nutno použít distanční kroužek, aby mohl být nástroj dostatečně upnut a hlavy šroubů lícovaly se spodní plochou těla kotouče.
Označení a další parametry upínacího (unášecího) trnu bývají uvedeny na samotné stopce. Upínací trn JSO je dodáván se 4 šrouby M6 mm a bez montážního klíče.
Vhodné drážkovací a dělící pilové kotouče si můžete objednat v kategorii "Pilové kotouče" > "Drážkovací a kapovací kotouče" nebo klikněte na příslušnou položku v oddílu "Související zboží" níže na této stránce.
JSO - kvalita made in Germany.
