Typ nástroje: | Gravírovací fréza | ||
Úhel: | 90° | ||
Průměr nástroje: | 23 mm | ||
Řezná výška: | 11 mm | ||
Celková délka: | 60 mm | ||
Průměr upínací stopky: | 8 mm | ||
Počet zubů: | 1 | ||
Břit: | Vyměnitelná břitová destička (VBD) | ||
Provedení: | Bez ložiska | ||
Směr otáčení: | Pravotočivé (RH) | ||
Otáčky (N max.): | 24 000 ot./min. | ||
Hmotnost: | 0,3 kg | ||
Výrobce: | IGM |
IGM F051-23081 - Gravírovací žiletková fréza 90° 23×11 mm, S8 mm

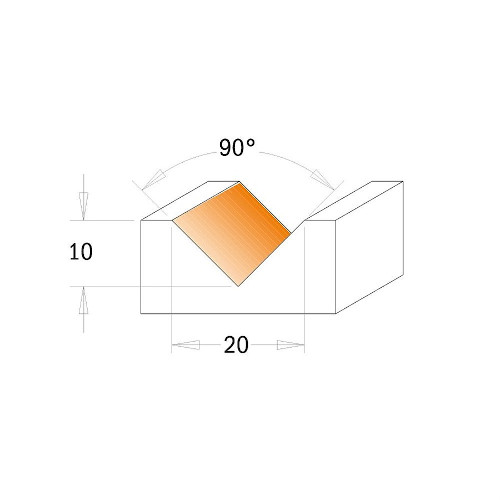

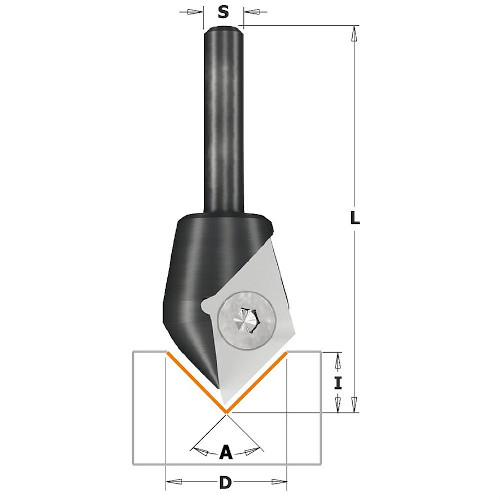

Stopková fréza gravírovací s výměnnými žiletkami, jednozubá (Z1), pracovní průměr (D) 23 mm, pracovní výška (l) 11 mm, úhel (α) 90°, upínací stopka (S) 8 mm.
Úhlová (úkosová) stopková fréza se dvěma bracími žiletkami.
Výměnné žiletky jsou hladké a mají jeden upínací otvor pro přesné ustavení a zabezpečení proti pohybu.
Kopírovací ložisko je dole (u čela).

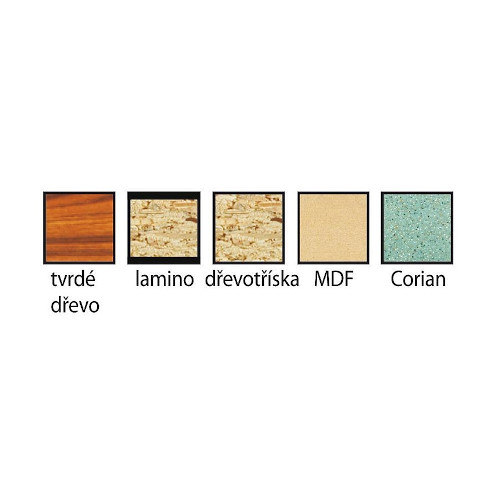

Tento typ úhlové frézy s VBD je vhodný pro ořezávání a srážení hran aglomerovaných materiálů (např. lamino, dřevotříska, MDF apod.) a tvrdého nebo měkkého dřeva.
Tento typ stopkových nástrojů lze použít v ručních elektrických frézkách (s ručním posuvem - MAN), popř. ve spodních frézkách, které umožňují upnutí stopkových nástrojů.
Úhlová stopková fréza IGM řady F042 je osazena standardní bracími žiletkami šíře 12×12 mm (čtyřbřité, otočné).
